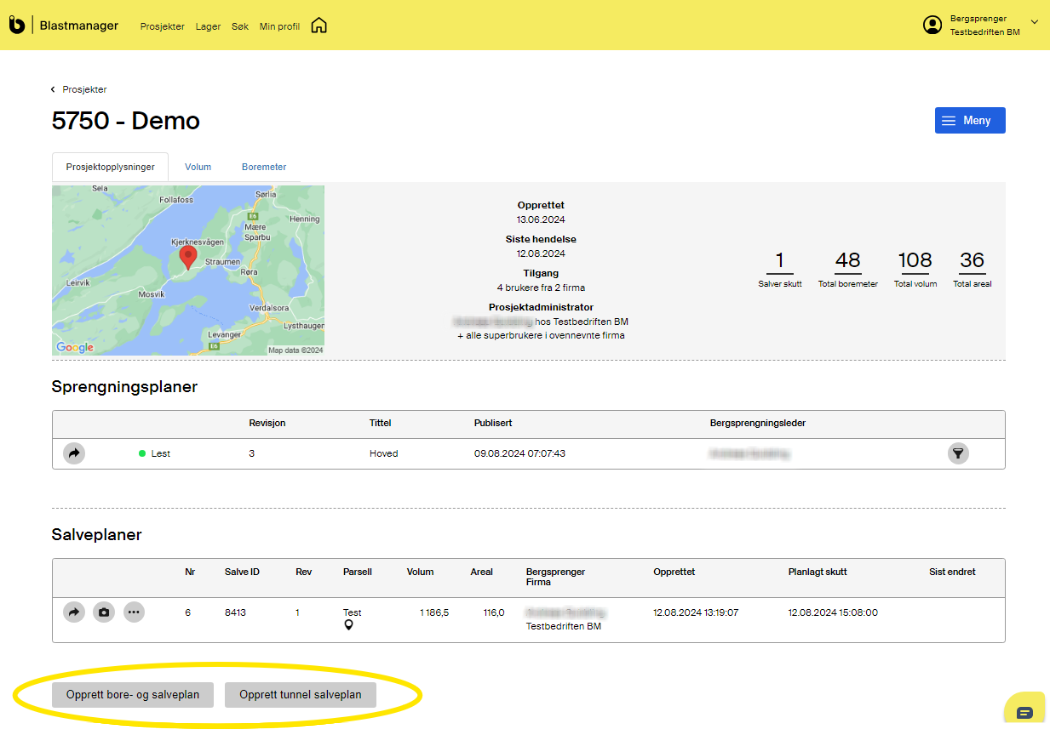

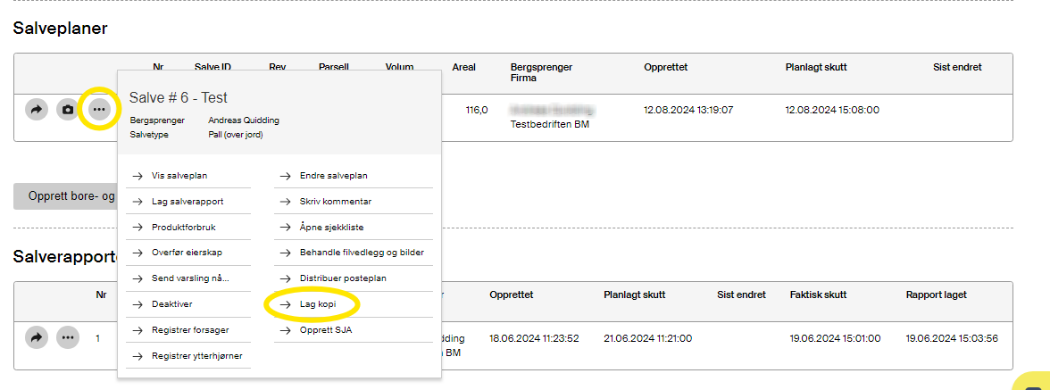

Når du er logget inn som bergsprenger kan du enkelt opprette salveplaner ved å trykke på knappen "Opprett bore- og salveplan", eller ved å trykke på trepunktsmenyen til en tidligere plan / rapport og velg "lag kopi".
Ved kopiering vil systemet bruke verdier fra den tidligere salven som grunnlag for den nye salveplanen. Deretter endrer du de verdier som er tilpasset den nye salveplanen.
kopier en tidligere salve (dette kan også gjøres fra en salverapport):
Salveplanen består av 7 hoveddeler:
- Generelt
- Salvedesign
- Salvedata
- Hulldata
- Tennerplan
- Rystelsesmåling
- Beregninger

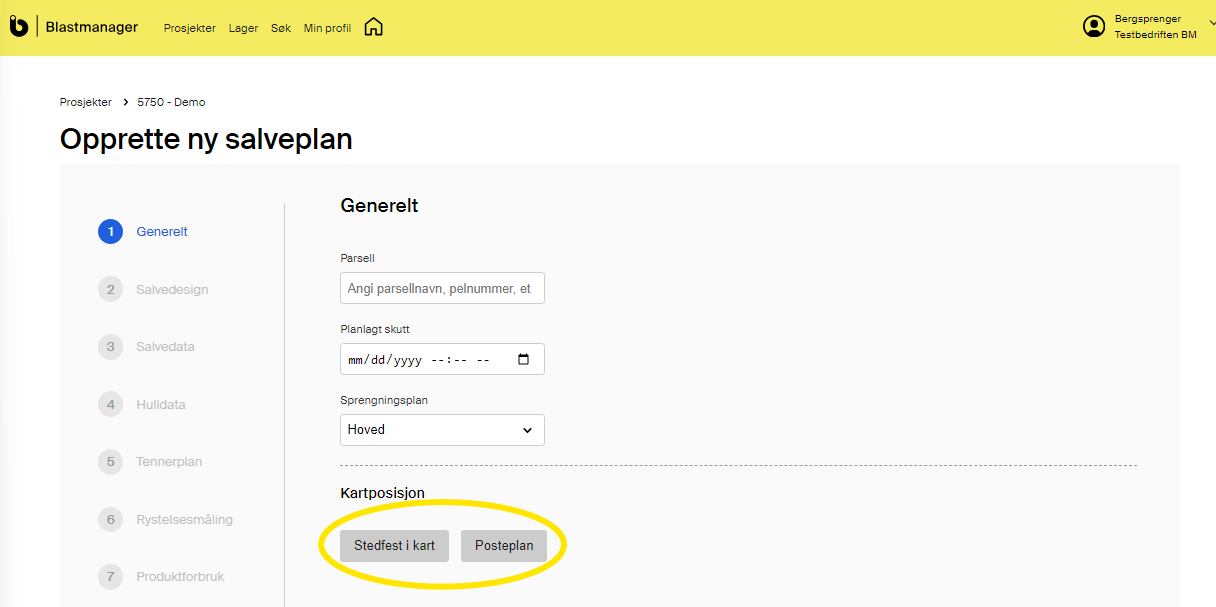

Generelt:
I første del av planen fyller du ut parsellnavn, pel-nummer eller egendefinert navn på salven og dato/tidspunkt for når salven er planlagt avfyrt. Du velger også hvilken sprengningsplan salven skal være knyttet til dersom prosjektet har flere sprengningsplaner.
Stedfest salven i kartet ved å trykke på "stedfest i kart", dette er et viktig steg, og det er anbefalt å stedfeste hver salve i kartet. Plasseringen til salven gir grunnlag for blant annet rystelsesberegninger, og vil gjøre det mer tydelig hvor salven er plassert i f.eks posteplan, som er det neste steget i salveplanen.
Posteplanen inneholder følgende elementer for plassering i kartet:
- Vaktpost
- Bergsprenger
- evakuert område / bygning
- Varsling
- Notat
- Midlertidig plassering av sprengstoff på brukersted

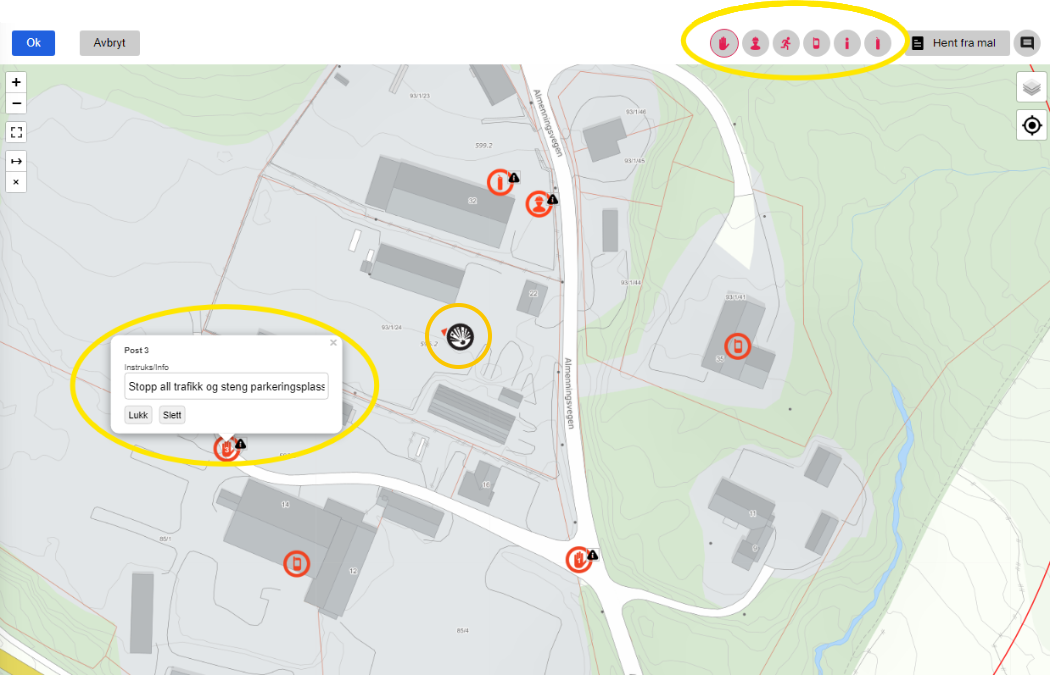

I posteplanen plasserer du enkelt ut poster i kartet ved å trykke på det ikonet du ønsker, og deretter i kartet.
trykk på ikonet en gang til for å fylle ut informasjon eller instruks til posten.
MERK! Du kan angi salvens skyteretning med å trykke på salvens ikon i kartet.
Trykk på Ok for å lagre posteplanen, og deretter Neste for å gå videre

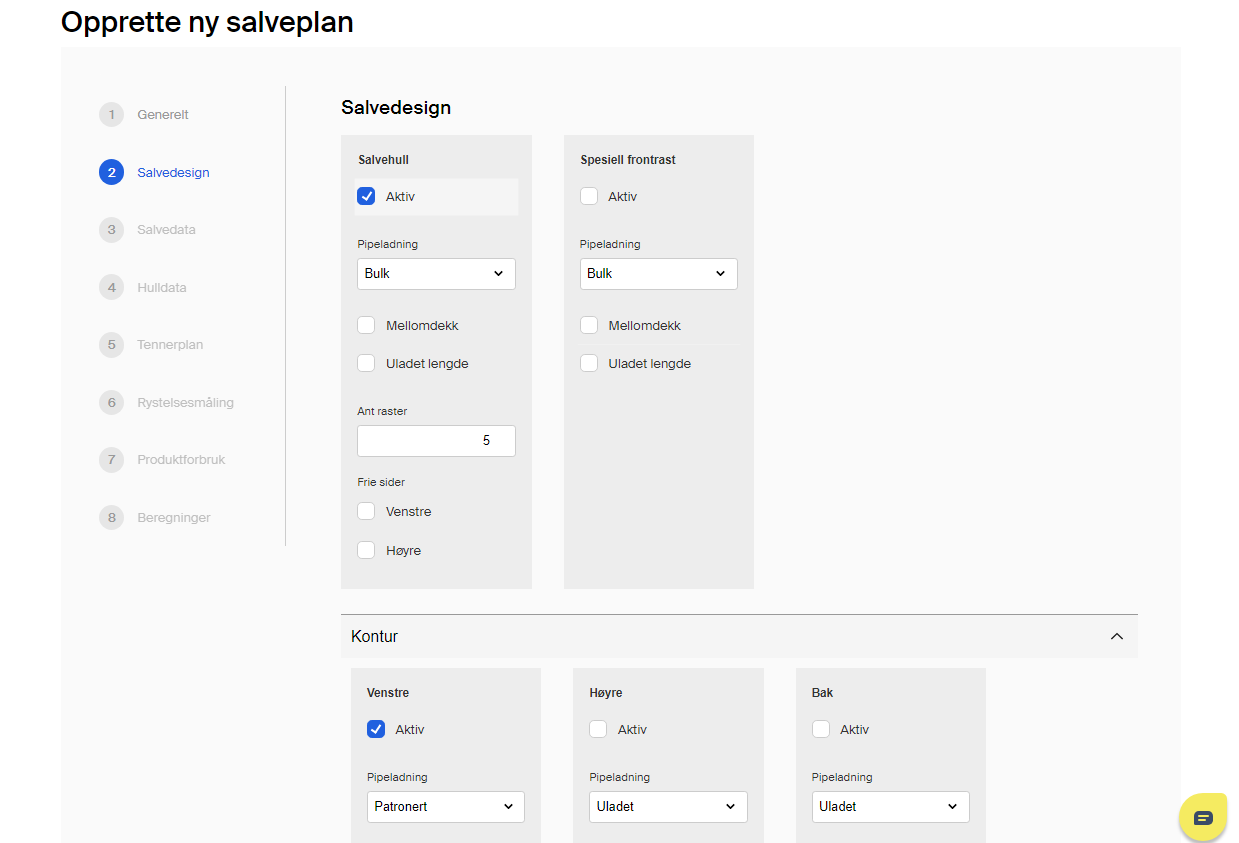

Salvedesign:
I salvedesign velger du de elementer du ønsker å legge til salven, følgene elementer er tilgjengelig:
- Salvehull
- Spesiell frontrast
- Kontur
- Hjelperast
- Sekundær hjelperast
Huk av de elementer du ønsker, husk også å velge patronert eller bulk i pipeladning.
Trykk på neste når du har lagt til de elementene du ønsker.

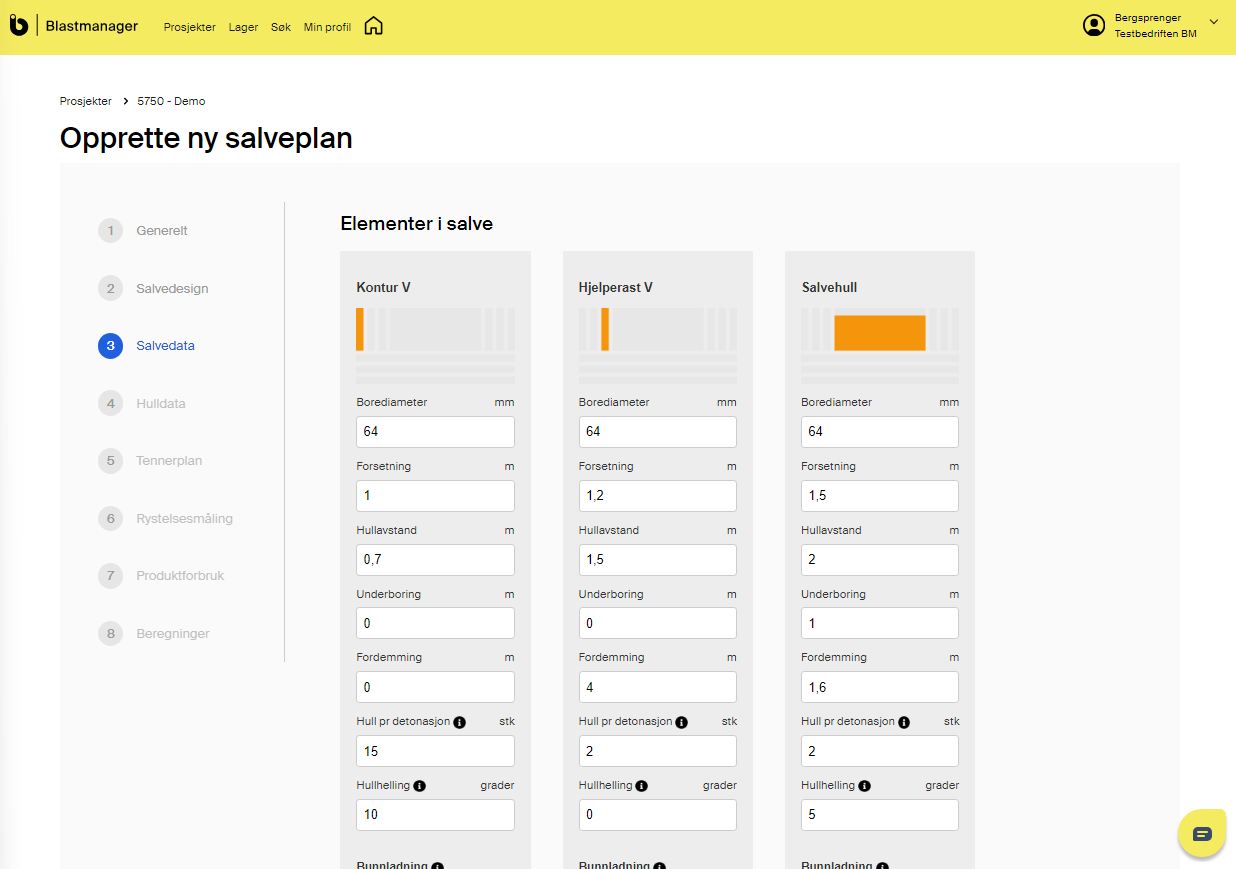

Salvedata:
Her fyller du ut feltene i de valgte elementene med de verdiene du planlegger å bruke i salven. Hvert element fylles ut individuelt.
Trykk på Neste for å gå videre.

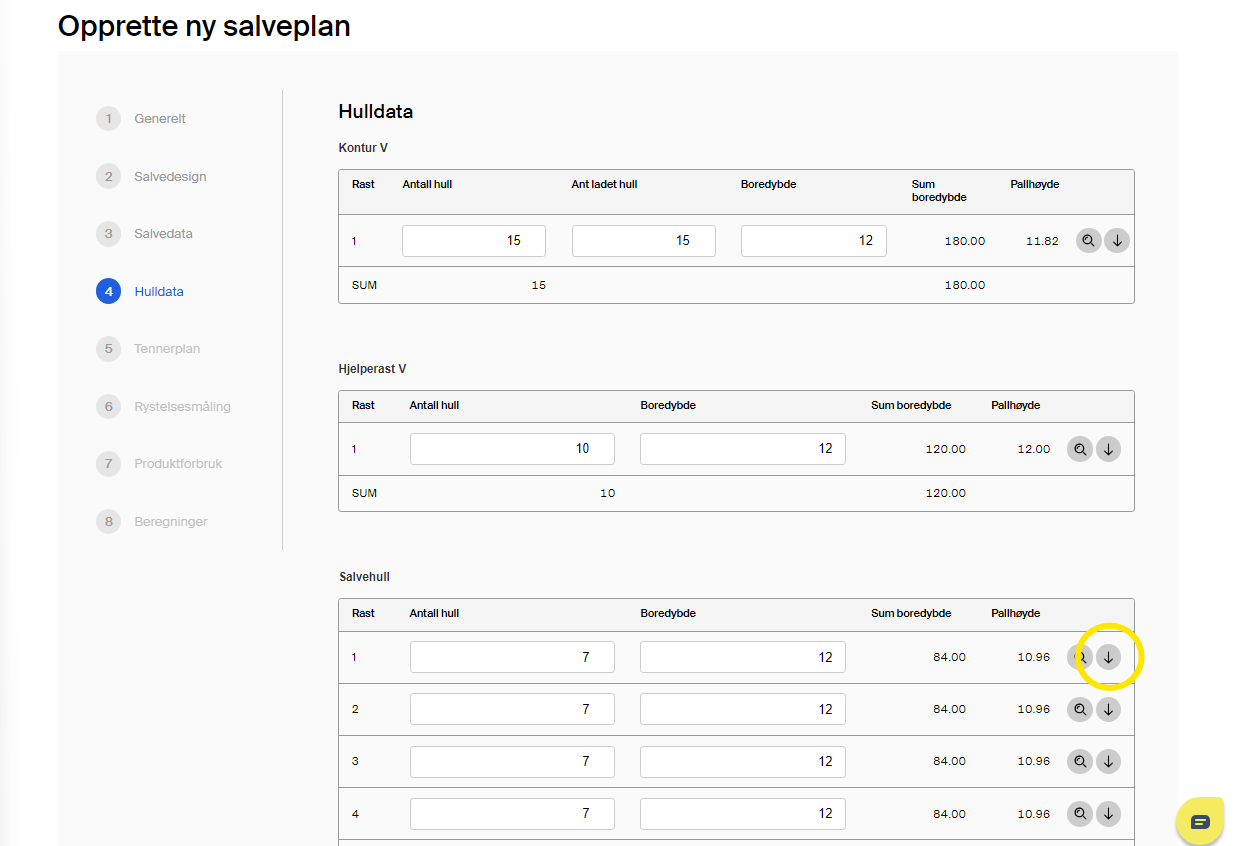

Hulldata:
Her fyller i ut antall hull og boredybde per rast i hvert element. Det er anbefalt å legge inn snittdybde per rast, og ikke for hele salven.
Tips: Trykk på pilen til høyre for å kopiere verdien i de utfylte feltene nedover.
Velg Neste for å gå videre.
Tennerplan:
For mer informasjon om tennerplan klikk her.
For å opprette en tennplan, velger du først det tennsystem du planlegger å bruke i salven. Du får mulighet til å velge elektrisk, ikke-elektrisk og elektronisk tennsystem, fra din leverandør.
Tennerplanen inneholder fire faner:
Panorer og zoom:
Her kan du tilpasse bildet ved å zoome og flytte bilde etter behov.

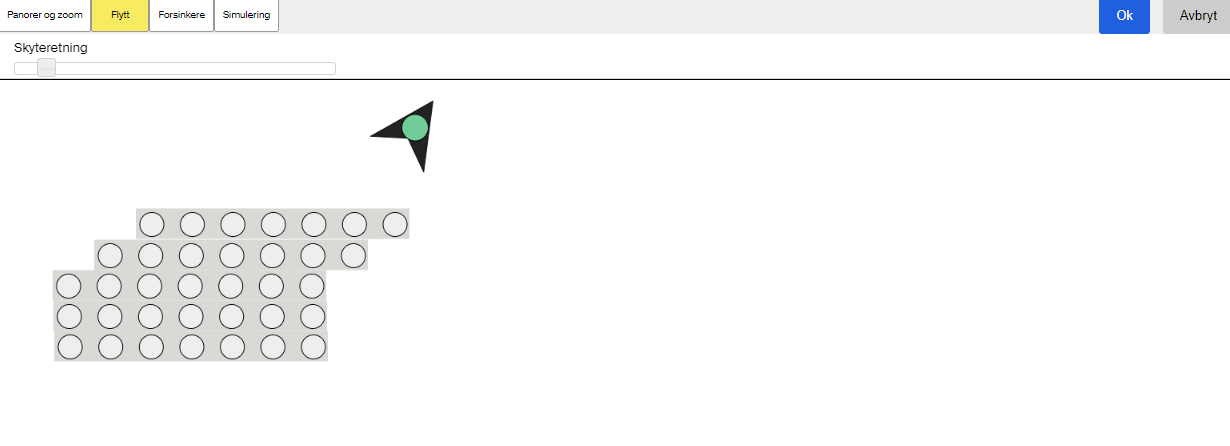

Flytt:
I denne fanen har du mulighet til å flytte rastene og andre elementer i salven. Du kan også endre skyteretning ved å dra i slideren "Skyteretning".

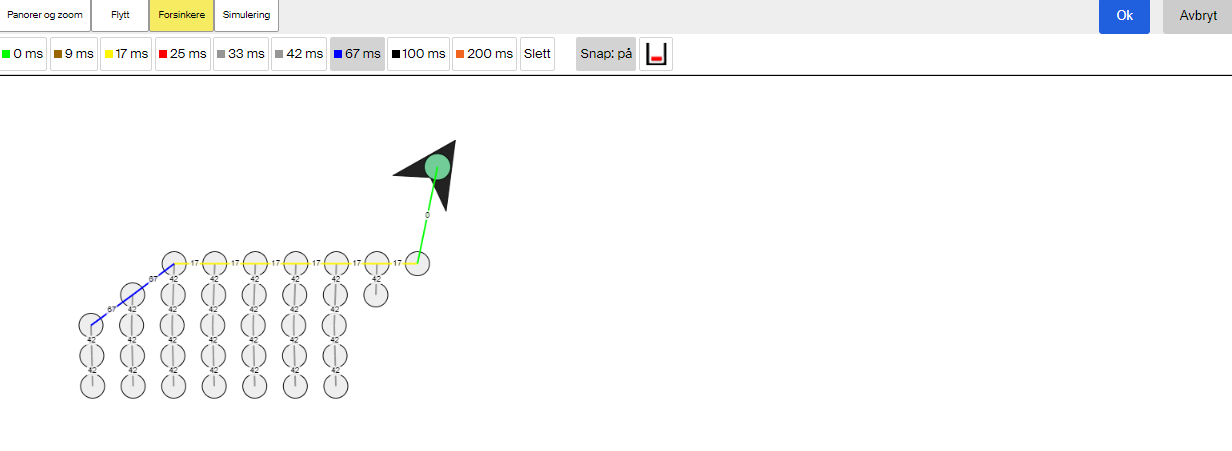

Forsinkere:
Her legger du inn de forsinkelser du ønsker. Denne fanen vil være tilpasset det tennsystemet du har valgt tidligere, i dette eksempelet har vi brukt ikke-elektrisk tennsystem.

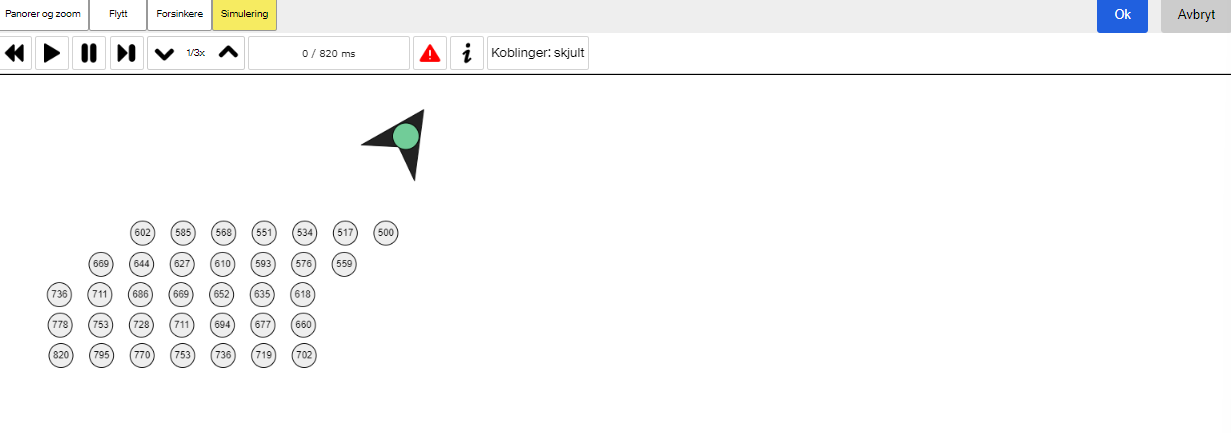

Simulering:
visualiser din tennplan ved å kjøre en simulering av tennerplanen. Her kan du også se forsinkelsestiden på hvert hull.
Når du er ferdig trykker du ok, deretter neste.

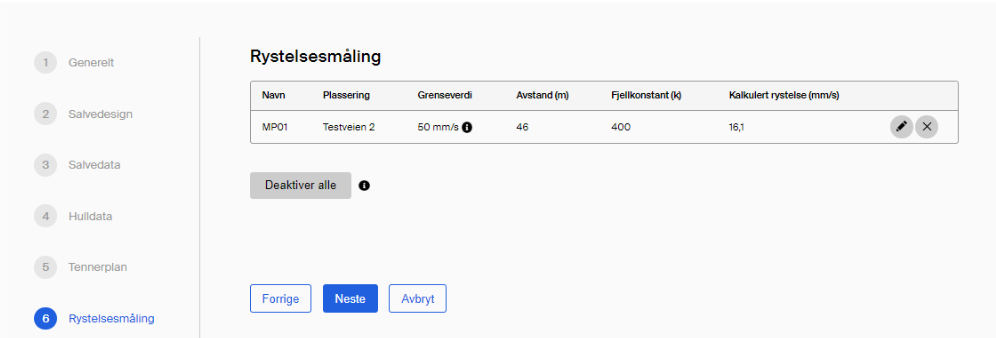

Rystelsesmåling
I denne delen vil du finne de målepunkter som er satt opp på prosjektet. Målepunktene kan enten være lagt inn manuelt, eller være koblet opp fra en leverandør med automatisk innhenting av verdier fra rystelsesmålerene.
Trykk på blyanten til høyre for målepunktet for å angi fjellkonstant. Ved prøvesalve anbefales det å bruke en overdreven k-verdi.
Dersom det allerede er gjennomført sprenginger i prosjektet og salvene er rapportert med tilhørende rystelsesmålinger vil systemet beregne ny fjellkonstant basert på målt rystelse fra den nærmeste salven til målepunktet.

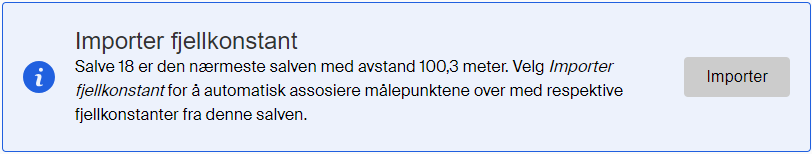

Velg Importer for å hente k-verdi:

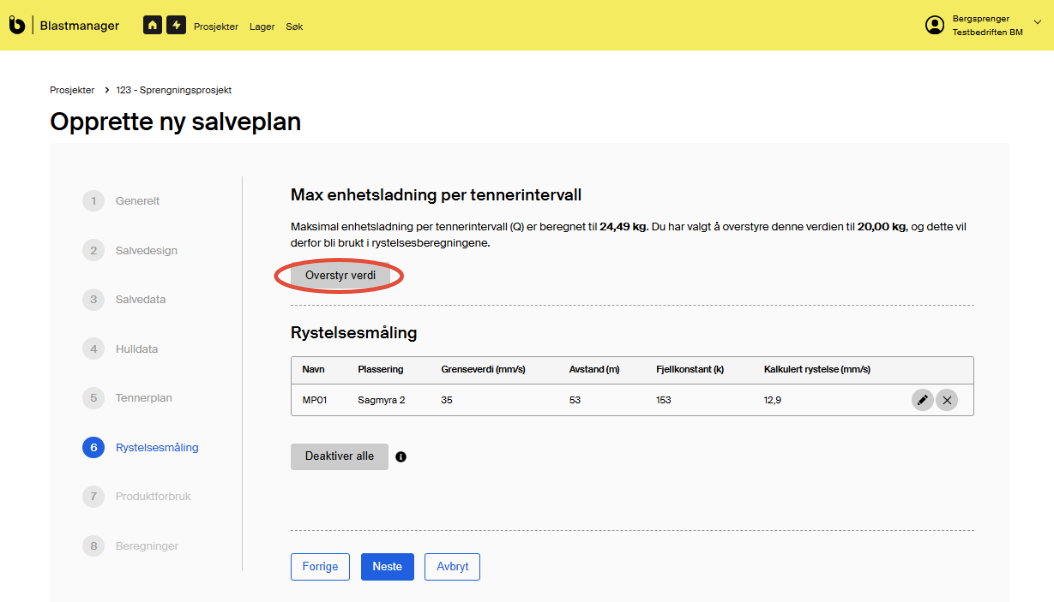

Overstyr maksimal enhetsladning
Dersom ikke den kalkulerte enhetsladningen er nøyaktig nok, kan du overstyre den med den enhetsladningen du selv har beregnet. Dette er nyttig på salver med små marginer og vil bidra til en mer nøyaktig kalkulering av vibrasjoner.

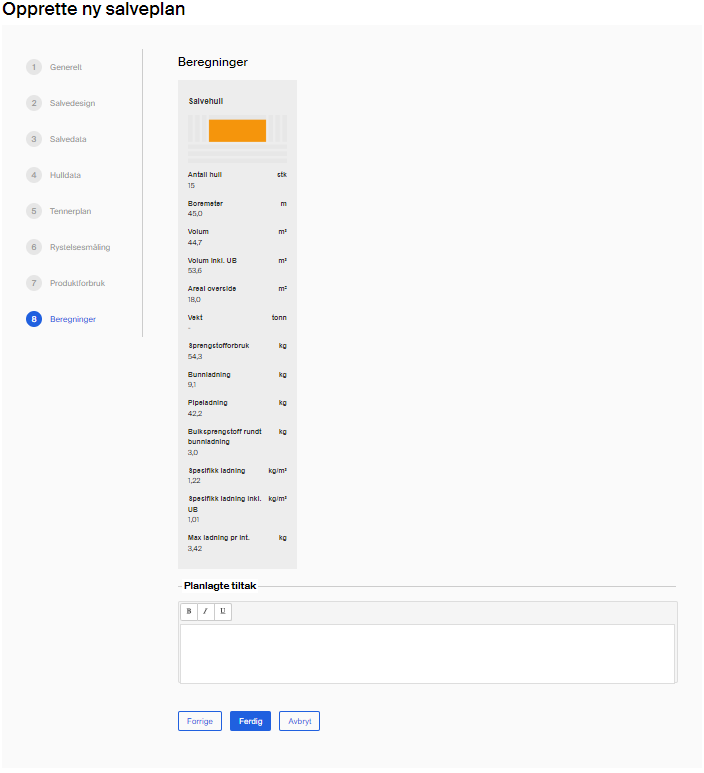

Beregninger
Dette er siste steg i salveplanen, her får du opp beregninger basert på de verdiene du la inn i de tidligere stegene.
Etter du har kontrolert beregningene fyller du ut feltet "planlagte tiltak" med de tiltak du planlegger å utføre, eller annen relevant informasjon.

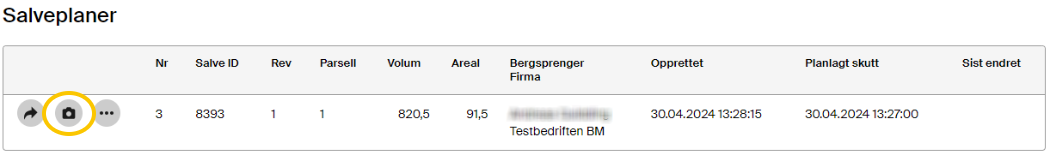

TIPS! Ta bilder av de planlagte tiltakene og last dem direkte opp til salveplanen ved å trykke på foto ikonet til venstre for salveplanen.
Trykk på ferdig for å fullføre planen.
